ボクにもわかる Raspberry Pi

当ページでは、Raspberry Pi を使った電子工作に関する情報を提供します。

since 2015



お知らせ

2023/04/21 ラズパイ/M5Stack用サンプルで学ぶIPネットワーク通信 発売
      サポートページ=https://bokunimo.net/cq/ip/

2021/11/15 Pythonで作るIoTシステム プログラム・サンプル集 発売
      サポートページ=https://bokunimo.net/iot/cq/

2021/10/25 Raspberry Pi OS 用 マイクロSDカードの作り方の説明書 公開

2017/02/10 Wi-Fi/Bluetooth/ZigBee無線用Raspberry Piプログラム全集 発売
      サポートページ=https://bokunimo.net/bokunimowakaru/cq/raspi/


MAIN MENU


OLED SD1306 SD1309


LCD AQM1602A


LCD AQM0802 on ApplePi


BOSCH BMP280 BME280


AMS CCS811

ボクにもわかる Raspberry Pi のブログ

ボクにもわかる I2C インタフェース方式

■ Raspberry Pi GPIO 用 ソフトウェア

  • GitHubで公開中の Raspberry Pi 用ソフトウェア

  • Raspberry Pi 用 GPIO 制御プログラム(ブログ)
    Raspberry Pi基板上の拡張用GPIOを制御

  • 各種I2C温度センサ・湿度センサ・気圧センサも


    湿


    メーカ型番デバイスドライバ
    ソースコード※
    I2CSENSIRIONSHT31raspi_sht31.py
    I2CSENSIRIONSHT30
    I2CSilicon LabsSi7021raspi_si7021.c
    I2CTIHDC1000raspi_hdc1000.c

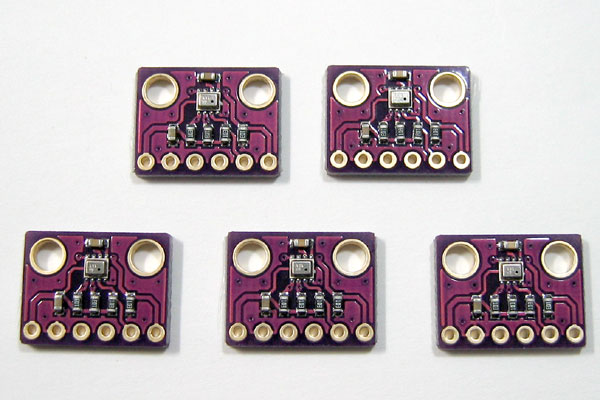

    I2CBOSCHBME280raspi_bme280.c
    I2CBOSCHBMP280
    I2CAosongAM2320raspi_am2320.c
    I2CSTMicroLPS25Hraspi_lps25h.c
    I2CABLIC (SII)S-5851Araspi_s5851a.py
    I2CSTMicroSTTS751raspi_stts751.c
    I2CTIADS1115raspi_ads1115.c
    I2C加速度Analog DevicesADXL345raspi_adxl345.c
    I2C二酸化炭素SENSIRIONSGP30raspi_sgp30.py

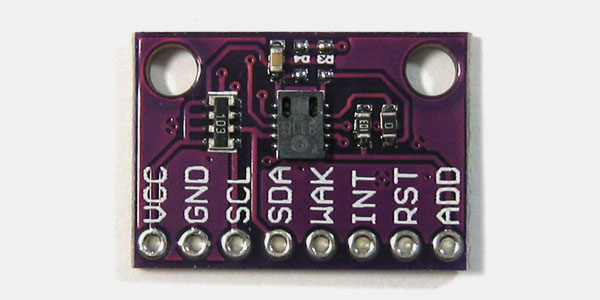

    I2C二酸化炭素AMS(CCMOSS)CCS811raspi_ccs811.c
    UART二酸化炭素WinsenMH-Z19raspi_mhz19.c
    SPIMAXIMMAX6675raspi_max6675.c
    Raspberry Pi 内蔵raspi_temp.c
    ※ダウンロードとインストール方法:
    $ git clone https://github.com/bokunimowakaru/RaspberryPi
    $ cd RaspberryPi/gpio/
    $ make

  • I2C接続 有機ELディスプレイ(IIC OLED))
    ・美咲フォントによる日本語(漢字)表示
    ・SOLOMON SYSTECH SSD1306 OLEDに対応
    ・SOLOMON SYSTECH SSD1309 OLEDに対応
    表示メーカ型番デバイスドライバ
    128x64SUNHOKEY ElectronicsSSD1306test_oled_kanji.py
    128x64DIY MORE (四海芯舟)SSD1309
    ※ダウンロードとインストール方法:
    $ git clone https://github.com/bokunimowakaru/oled
    $ cd oled/raspi/
    $ ./test_oled_kanji.py

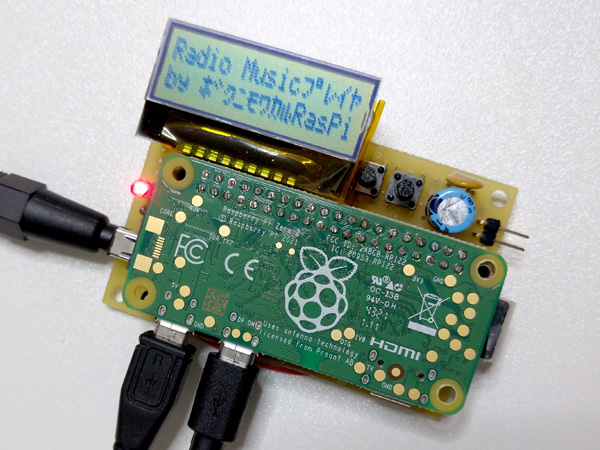

  • I2C接続 小型液晶モジュール(IIC LCD))
    ・Sitronix ST7032搭載LCDに対応
    ・I2Cリピータ無しで動作(独自方式)
     「raspi_lcd -i 文字」で表示可能。
    表示メーカ型番デバイス
    ドライバ
    8x2秋月電子
    通商
    AE-AQM0802raspi_lcd.py
    または
    raspi_lcd.c
    8x2AE-AQM0802A-BL
    (KIT)
    16x2AE-AQM1602A
    (KIT)
    8x2Xiamen
    Zettler
    Electronics
    AQM0802A-RN-GBW
    8x2AQM0802A-FLW-GBW
    16x2AQM1602XA-RN-GBW
    16x2AQM1602Y-RN-GBW
    16x2AQM1602Y-NLW-FBW
    16x2AQM1602Y-NLW-BBW
    16x2AQM1602Y-FLB-FB
    16x2AQM1602Y-FLW-FB
    ※ダウンロードとインストール方法:
    $ git clone https://github.com/bokunimowakaru/RaspberryPi
    $ cd RaspberryPi/gpio/
    $ make

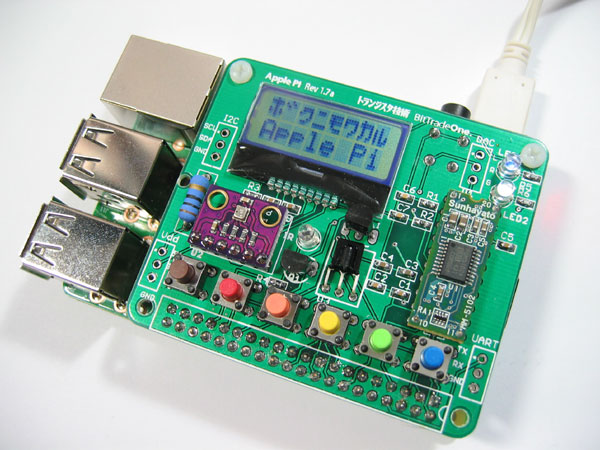

  • IoT拡張ボード Apple Pi にも使用可能(ブログ)
    BitTradeOne製の Apple Pi の 温度・湿度・気圧センサ、液晶、赤外線リモコン、スイッチ、LEDに

  • Apple Pi を実用的に活用する(ブログ)
    IPアドレス、センサ値、現在時刻を液晶表示し、磁石を近づけるとシャットダウン

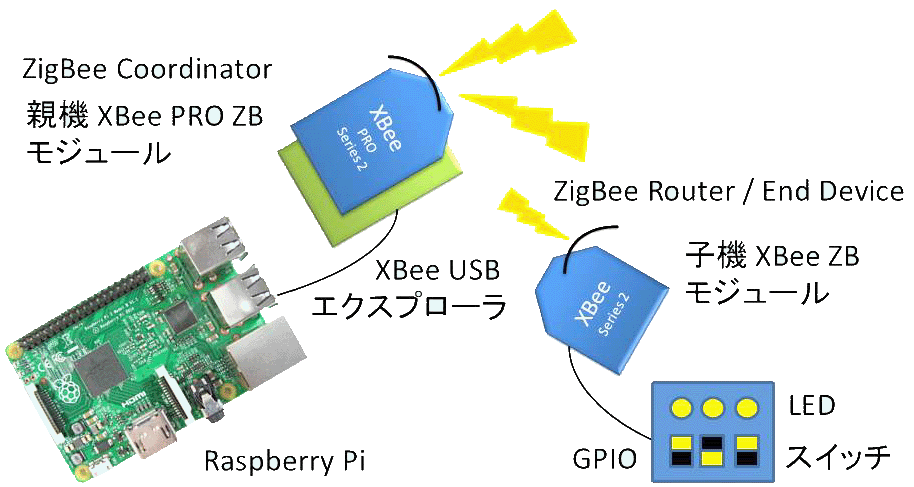

■ Raspberry Pi 用 xbeeCoord

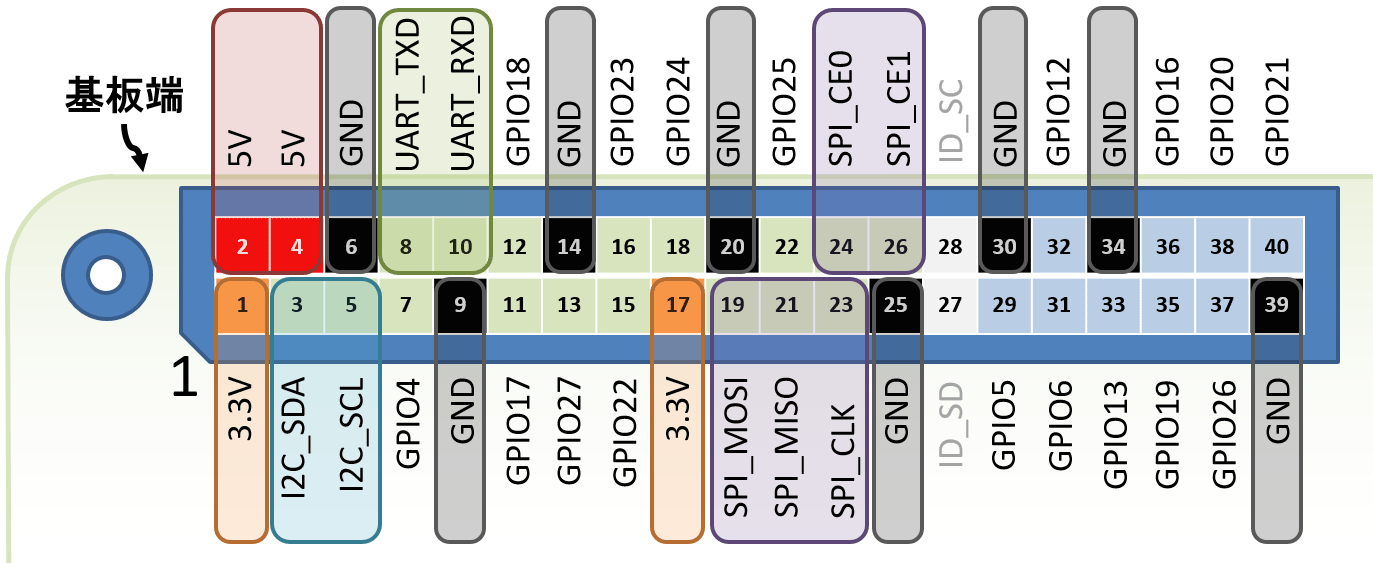

Raspberry Pi拡張用GPIO端子 (Raspberry Pi 2以降)

 拡張用GPIO端子のピン配置図を示します。


Raspberry Pi 2 以降 拡張GPIO端子(クリックで拡大)

各種 Raspberry Pi コンピュータボードの仕様比較

 下記に仕様の比較表を示します。平均消費電流は発売時点のOSを使って測定しました。発売時期の異なるボード間の消費電流の違いは、OSのバージョンの違いの影響を受けることがあります。

Model 発売 価格 無線 プロセッサ DMIPS RAM USB HDMI GP
IO
消費電流
平均~最大
Raspberry Pi 5
Model B
2023年
10月
$60
$80
64bit ARM
Cortex-A76
102,
720
4 GB
8 GB
4 ports Micro
x 2
40 Pin ???mA~5A
OFF時:??mA
[Type C]
Raspberry Pi 4
Model B
2019年
6月
$35
$45
$55
64bit ARM
Cortex-A72
37,
800
1 GB
2 GB
4 GB
4 ports Micro
x 2
40 Pin 570mA~3A
OFF時:22mA
[Type C]
Raspberry Pi 3
Model B+
2018年
3月
$35 64bit ARM
Cortex-A53
12,
880
1 GB 4 ports 40 Pin 420mA~2.5A
OFF時:100mA
Raspberry Pi 3
Model B
2016年
2月
$35 64bit ARM
Cortex-A53
11,
040
1 GB 4 ports 40 Pin 300mA~2.5A
OFF時:80mA
Raspberry Pi 2
Model B
2015年
2月
$35 × 32bit ARM
Cortex-A7
6,
840
1 GB 4 ports 40 Pin 250mA~1.8A
OFF時:70mA
Raspberry Pi
Model B
2012年
2月
$35 × 32bit ARM
1176
875 256 MB 2 ports 26 Pin 310mA~0.5A
OFF時:110mA
Raspberry Pi
Zero 2W
2021年
10月
$15 64bit ARM
Cortex-A53
9,
200
512 MB Micro
1 port
Mini 40 Pin 110mA~0.3A
OFF時:60mA
Raspberry Pi
Zero W
2017年
2月
$10 32bit ARM
1176
1,
250
512 MB Micro
1 port
Mini 40 Pin 130mA~0.3A
OFF時:40mA
Raspberry Pi
Zero
2015年
11月
$5 × 32bit ARM
1176
1,
250
512 MB Micro
1 port
Mini 40 Pin 80mA~0.2A
OFF時:20mA
※平均消費電流とOFF時消費電流は実測値(接続機器なし・GUIなし・発売時点のOS使用)
